android底部导航演变之路

写在前面的话

作为android开发者，没有分享过android 方面的东西，太惭愧了。今天写一下自己在开发过程中一些演变的过程吧，对于自学者，都会有一下不好的习惯，那就是代码太乱，先实现功能为主，不会及时的去优化代码以及重构代码，还有不去积累一些东西，所以写代码多还不说，还没有进步性。导致如果想实现一个功能的话，就会一直反倒自己之前写的，重新写，比之前好很多，但是如果出现新的解决方法，在推翻重新写，大多数的通病吧。这次就是我推翻重新写的一些技巧吧。因为是自己自学的一些东西，难免会忽略一些东西，请提醒一下。写的不对的地方请指出。这次写一些底部导航，底部导航一直贯穿整个app，在整个app 中占据着很大的部分，也是手机经过最多，最大的地方。下面是他们

图片地址

底部导航演变过程

RadioGroup + RadioButton 到 AdvancedPagerSlidingTabStrip 再到 BottomNavigationView

RadioGroup + RadioButto

layout.xml 代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <FrameLayout
        android:id="@id/fragment"
        android:layout_height="match_parent"
        android:layout_width="match_parent"
        android:background="@color/white"
        android:layout_weight="1">
    </FrameLayout>

    <RadioGroup
        android:id="@id/radioGroup"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">

        <RadioButton
            style="@style/MTabStyle"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="首页"
            android:checked="true"
            android:drawableTop="@drawable/ic_home"
            android:id="@id/tab_one" />
        <RadioButton
            style="@style/MTabStyle"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="附近运力"
            android:drawableTop="@drawable/ic_yunli"
            android:id="@id/tab_two" />
        <RadioButton
            style="@style/MTabStyle"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="末端网点"
            android:drawableTop="@drawable/ic_nearby"
            android:id="@id/tab_three" />
        <RadioButton
            style="@style/MTabStyle"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="个人中心"
            android:drawableTop="@drawable/ic_info"
            android:id="@id/tab_four" />
    </RadioGroup>
</LinearLayout>

图片和颜色变化

<?xml version="1.0" encoding="utf-8"?>
<selector
  xmlns:android="http://schemas.android.com/apk/res/android">
	<item android:state_checked="true" android:drawable="@color/main_tab_bg_c" />
	<item android:state_selected="true" android:drawable="@color/main_tab_bg_c" />
	<item android:drawable="@color/main_tab_bg" />
</selector>

activity.java 代码

public class MainActivity extends FragmentActivity implements RadioGroup.OnCheckedChangeListener{


    private static final int RESULT_LOGIN = 1;

    @ViewInject(R.id.radioGroup)
    RadioGroup radioGroup;

    Fragment fragment;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        requestWindowFeature(1);
        setContentView(R.layout.main);
        ViewUtils.inject(this);

        radioGroup.setOnCheckedChangeListener(this);
        fragment = getSupportFragmentManager().findFragmentById(R.id.fragment);

        if (fragment == null) {
            fragment = WaggonFragment.newInstance();
            getSupportFragmentManager().beginTransaction().add(R.id.fragment, HomeFragment.newInstance()).commit();
        }
    }


    @Override
    public void onCheckedChanged(RadioGroup radioGroup, int i) {
        switch (i){
            case R.id.tab_one:{
                fragment = ContentFragment.newInstance();
            }
            break;
            case R.id.tab_two:{
                fragment = ContentFragment.newInstance();
            }
            break;
            case R.id.tab_three:{
                fragment = ContentFragment.newInstance();
            }
            break;
            case R.id.tab_four:{
                fragment = ContentFragment.newInstance();
            }
            break;
        }
        if(fragment != null){
            getSupportFragmentManager().beginTransaction().replace(R.id.fragment, fragment).commit();
        }
    }
}

content 内容页面

public class ContentFragment extends Fragment {

	public static Fragment newInstance() {
		ContentFragment f = new ContentFragment();
		return f;
	}

	@Override
	public void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
	}

	@Override
	public View onCreateView(LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {


		View v = inflater.inflate(R.layout.main_content, container, false);
		ViewUtils.inject(this, v);

		return v;
	}
}

基本上就是这些，还会写了一些复杂的，像viewPager + RadioGroup 和 TabWidget 的使用。 TabLayout 也可以实现，还有一个TabItem 中，从源码来看里面可以插入图片的。可以参考一下 1.http://blog.csdn.net/MXiaoChao/article/details/52662234 2.http://www.jianshu.com/p/2b2bb6be83a8 3.http://www.jianshu.com/p/116f87abdaea 这几篇blog。

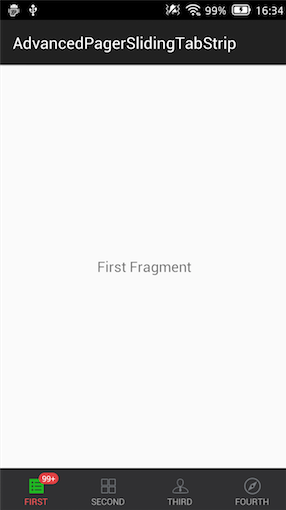

AdvancedPagerSlidingTabStrip

案例和demo 都在https://github.com/HomHomLin/AdvancedPagerSlidingTabStrip 中，里面有几个案例。相对来说很好了。

layout 中代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <com.lhh.apst.library.AdvancedPagerSlidingTabStrip
        android:id="@+id/tabs"
        android:layout_width="match_parent"
        android:layout_height="55dp"
        style="@style/pagertab_icon_style"
        android:layout_alignParentBottom="true"
        android:fillViewport="false"/>

    <com.lhh.apst.advancedpagerslidingtabstrip.APSTSViewPager
        android:id="@+id/vp_main"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:layout_above="@id/tabs"/>
</RelativeLayout>


main java 代码

public class CustomTabActivity extends ActionBarActivity implements ViewPager.OnPageChangeListener{

    public CustomPagerSlidingTabStrip mAPSTS;
    public APSTSViewPager mVP;

    private static final int VIEW_FIRST 		= 0;
    private static final int VIEW_SECOND	    = 1;
    private static final int VIEW_THIRD       = 2;
    private static final int VIEW_FOURTH    = 3;

    private static final int VIEW_SIZE = 4;

    private Context mContext;

    private FirstFragment mFirstFragment = null;
    private SecondFragment mSecondFragment = null;
    private ThirdFragment mThirdFragment = null;
    private FourthFragment mFourthFragment = null;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mContext = this;
        setContentView(R.layout.activity_custom_tab);
        findViews();
        init();
    }

    private void findViews(){
        mAPSTS = (CustomPagerSlidingTabStrip)findViewById(R.id.tabs);
        mVP = (APSTSViewPager)findViewById(R.id.vp_main);
    }

    private void init(){
        mVP.setOffscreenPageLimit(VIEW_SIZE);
        FragmentAdapter adapter = new FragmentAdapter(getSupportFragmentManager());

        mVP.setAdapter(new FragmentAdapter(getSupportFragmentManager()));

        adapter.notifyDataSetChanged();
        mAPSTS.setViewPager(mVP);
        mAPSTS.setOnPageChangeListener(this);
    }

    @Override
    public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {

    }

    @Override
    public void onPageSelected(int position) {

    }

    @Override
    public void onPageScrollStateChanged(int state) {

    }

    public class FragmentAdapter extends FragmentStatePagerAdapter implements CustomPagerSlidingTabStrip.CustomTabProvider{

        protected LayoutInflater mInflater;

        public FragmentAdapter(FragmentManager fm) {
            super(fm);
            mInflater = LayoutInflater.from(mContext);
        }

        @Override
        public Fragment getItem(int position) {
            if(position >= 0 && position < VIEW_SIZE){
                switch (position){
                    case  VIEW_FIRST:
                        if(null == mFirstFragment)
                            mFirstFragment = FirstFragment.instance();
                        return mFirstFragment;

                    case VIEW_SECOND:
                        if(null == mSecondFragment)
                            mSecondFragment = SecondFragment.instance();
                        return mSecondFragment;

                    case VIEW_THIRD:
                        if(null == mThirdFragment)
                            mThirdFragment = ThirdFragment.instance();
                        return mThirdFragment;

                    case VIEW_FOURTH:
                        if(null == mFourthFragment)
                            mFourthFragment = FourthFragment.instance();
                        return mFourthFragment;
                    default:
                        break;
                }
            }
            return null;
        }

        @Override
        public int getCount() {
            return VIEW_SIZE;
        }

        @Override
        public CharSequence getPageTitle(int position) {
            if(position >= 0 && position < VIEW_SIZE){
                switch (position){
                    case  VIEW_FIRST:
                        return  "FIRST";
                    case  VIEW_SECOND:
                        return  "SECOND";
                    case  VIEW_THIRD:
                        return  "THIRD";
                    case  VIEW_FOURTH:
                        return  "FOURTH";
                    default:
                        break;
                }
            }
            return null;
        }

        @Override
        public View getSelectTabView(int position, View convertView) {
            if (convertView == null){
                convertView = mInflater.inflate(R.layout.custom_select_tab, null);
            }

            TextView tv = ViewHolder.get(convertView, R.id.tvTab);

            tv.setText(getPageTitle(position));

            return convertView;
        }

        @Override
        public View getDisSelectTabView(int position, View convertView) {
            if (convertView == null){
                convertView = mInflater.inflate(R.layout.custom_disselect_tab, null);
            }

            TextView tv = ViewHolder.get(convertView, R.id.tvTab);

            tv.setText(getPageTitle(position));

            return convertView;
        }
    }
}

在之前使用的是SlidingTabLayout.java http://blog.csdn.net/salmanit/article/details/42642575 里面功能和上述一样。在官网上可以看到源代码。

BottomNavigationView

main 代码

 public class JibenDemoActivity extends BaseActivity {

    @BindView(R.id.text)
    TextView text;
    @BindView(R.id.navigation)
    BottomNavigationView navigation;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_jibendemo);
        ButterKnife.bind(this);
        navigation.setOnNavigationItemSelectedListener(
                new BottomNavigationView.OnNavigationItemSelectedListener() {
                    @Override
                    public boolean onNavigationItemSelected(MenuItem item) {
                        text.setText(item.getTitle().toString().toUpperCase());
                        return true;
                    }
                });
    }
}

-xml 中代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:text="Hello World!"
        android:textSize="36sp"/>

    <android.support.design.widget.BottomNavigationView
        android:id="@+id/navigation"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        app:itemBackground="@android:color/black"
        app:itemIconTint="@android:color/white"
        app:itemTextColor="@android:color/white"
        app:menu="@menu/navigation"/>

</RelativeLayout>

menu 中代码

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/add"
        android:icon="@drawable/common_btn_kehu_pr"
        android:title="call" />
    <item
        android:id="@+id/delete"
        android:icon="@drawable/common_btn_shouye_pr"
        android:title="message" />
    <item
        android:id="@+id/setting"
        android:icon="@drawable/common_btn_wode_pr"
        android:title="setting" />

    <item
        android:id="@+id/me"
        android:icon="@drawable/common_btn_xiangmu_pr"
        android:title="me"/>
</menu>

图片演示

以上就结束了。但也有人写了自定义控件，和他是相同的。

java 代码

package com.demo.smm.bottomnavigationview;
import android.os.Bundle;
import android.support.annotation.Nullable;
import android.widget.LinearLayout;
import android.widget.TextView;
import com.ashokvarma.bottomnavigation.BottomNavigationBar;
import com.ashokvarma.bottomnavigation.BottomNavigationItem;
import butterknife.BindView;
import butterknife.ButterKnife;
public class BottomNaviBarActivity extends BaseActivity implements BottomNavigationBar.OnTabSelectedListener {
    @BindView(R.id.tb)
    TextView mTextView;
    @BindView(R.id.bottom_navigation_bar)
    BottomNavigationBar bottomNavigationBar;
    int lastSelectedPosition = 0;
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bottonnavibar);
        ButterKnife.bind(this);

        bottomNavigationBar
                .addItem(new BottomNavigationItem(R.drawable.common_btn_kehu_pr, "位置").setActiveColor(android.R.color.holo_orange_dark))
                .addItem(new BottomNavigationItem(R.drawable.common_btn_shouye_pr, "发现").setActiveColor(android.R.color.holo_blue_bright))
                .addItem(new BottomNavigationItem(R.drawable.common_btn_wode_pr, "爱好").setActiveColor(android.R.color.holo_green_dark))
                .addItem(new BottomNavigationItem(R.drawable.common_btn_xiangmu_pr, "图书").setActiveColor(android.R.color.holo_blue_light))
                .setFirstSelectedPosition(lastSelectedPosition )
                .initialise();

        bottomNavigationBar.setTabSelectedListener(this);

    }

    @Override
    public void onTabSelected(int position) {
        switch (position) {
            case 0:
                mTextView.setText("位置");
                break;
            case 1:
                mTextView.setText("位置");
                break;
            case 2:
                mTextView.setText("爱好");
                break;
            case 3:
                mTextView.setText("图书");
                break;
        }
    }

    @Override
    public void onTabUnselected(int position) {

    }

    @Override
    public void onTabReselected(int position) {

    }
}

** layout 代码 **

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:background="@android:color/white"
    android:layout_height="match_parent" >
    <TextView
        android:id="@+id/tb"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="ddd"
        android:gravity="center"
        android:textSize="28dp"
        android:textColor="@android:color/black"
        android:orientation="vertical" />

    <com.ashokvarma.bottomnavigation.BottomNavigationBar
        android:id="@+id/bottom_navigation_bar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@color/colorPrimary"
        android:layout_alignParentBottom="true" />

</RelativeLayout>


结果

当然也可以对他重新封装了既保留原来的，有多处几个对外的方法，可以去掉图片下文字的不隐藏问题。

刚开始的

图片演示

** 最后的 ** 图片演示

更多上滑出现，下滑隐藏，更多ui 交互效果就解决了。底部菜单加上fragment 中让fragment 加载太多东西了，还有很多要优化地方，对fragment 减少他的压力处理等。太对代码在上面了，反而觉得不好了，也没有像样的demo出来，是很是失败。

以上代码来自 https://github.com/smm113522/MaterialDesign/tree/demo/BottomNavigationView 自己写的一些，也有掏来的。

结束语

　　android 控件很多，来处理它很多，在移动界面设计中，使用各种菜单控件来简化界面，对设计师来说很有吸引力——特别是在小屏幕的设备上。但是，将 app 的核心部分隐藏在这些菜单里，可能会对实际使用产生负面的影响。

　　若不在视线里，便不在感知中

　　为了简化 Polar 的界面设计，我们将之前的标签式菜单改成了切换式菜单。改版后的菜单看起来更「干净」，但接下来，菜单的日常使用频次却发生了暴跌。由于移动设备的屏幕大小有限，不能把所有的东西都直接放置在界面上。这导致移动界面的设计变得具有挑战性。

　　不同于大屏幕的桌面电脑可以让我们把每一个功能放在上面，移动设备要求我们必须做一些取舍：有哪些东西真的值得摆在上面?

　　回答这个问题需要弄清楚一个关键——究竟是哪些东西直接影响着你的用户和生意。换句话说，这要求产品设计者好好地思考，然后再设计。

android底部导航演变之路

"底部导航"

写在前面的话

底部导航演变过程

结束语

FEATURED TAGS

FRIENDS

写在前面的话

底部导航 演变 过程

结束语

FEATURED TAGS

FRIENDS

底部导航演变过程
